В предыдущих двух постах этой серии постов я описал создание простого шахматного поля (1) на веб-странице с помощью языка разметки HTML, языка описания стилей CSS и технологии Flexbox, а также добавил в проект не обязательные, но яркие штрихи: текстуры дерева для клеток шахматного поля, буквенно-цифровые обозначения для столбцов и рядов (2). В этом посте я опишу добавление на поле шахматных фигур.

Набор изображений фигур

Не слишком сложно самому нарисовать нужные изображения фигур. Но в интернете есть большое количество готовых наборов, мы выбирали среди них. Студенты нашли в блоге некоего Николая пост, из которого можно загрузить архив сразу с 47 разными наборами картинок с фигурами. Картинки имеют квадратные размеры 80 × 80 пикселей, фон — прозрачный, формат — PNG.

Позже я обнаружил, что у Николая есть ЖЖ (pers-narod-ru.livejournal.com), в который настроена автоматическая трансляция анонсов постов из его отдельного блога. Сам он пишет, что бывает в ЖЖ редко.

Блог Николая (blog.kislenko.net) и вышеуказанный пост не всегда доступны. Например, сегодня я проверял его доступность и в какой-то момент на все попытки входа получил в браузере ошибку 502 Bad Gateway. Позже доступ появился. В случае подобных проблем можно воспользоваться Архивом Интернета (ссылка на нужную страницу в архиве). К сожалению, ZIP-архив с наборами картинок в Архиве Интернета недоступен, на него есть только ссылка.

Мы выбрали первый набор из доступных в файле-архиве наборов, он называется «adventurer». Названия файлов изображений состоят из двух букв английского алфавита и расширения .png. Из этих двух букв первая обозначает цвет фигуры (b или w, то есть black или white), вторая — название фигуры по шахматной нотации. Я собрал информацию по выбранным изображениям в следующую табличку.

Файлы Изображения Chess piece Фигура
wK.png		 King Король
wQ.png		 Queen Ферзь
wN.png		 Knight Конь
wB.png		 Bishop Слон
wR.png		 Rook Ладья
wP.png		 Pawn Пешка

Вставка фигур на поле

Фигуры вставим в HTML с помощью элемента img. Само поле было создано и подготовлено для фигур в предыдущих двух постах этой серии постов. Пример вставки фигур на восьмой ряд поля:

      <!-- 8 ряд -->
      <div class="chess-field-row">
        <div class="border-cell digit left-digit">8</div>
        <!-- a8 -->
        <div class="square white-square">
          <img src="images/adventurer/bR.png" class="chess-piece">
        </div>
        <!-- b8 -->
        <div class="square black-square">
          <img src="images/adventurer/bN.png" class="chess-piece">
        </div>
        <!-- c8 -->
        <div class="square white-square">
          <img src="images/adventurer/bB.png" class="chess-piece">
        </div>
        <!-- d8 -->
        <div class="square black-square">
          <img src="images/adventurer/bQ.png" class="chess-piece">
        </div>
        <!-- e8 -->
        <div class="square white-square">
          <img src="images/adventurer/bK.png" class="chess-piece">
        </div>
        <!-- f8 -->
        <div class="square black-square">
          <img src="images/adventurer/bB.png" class="chess-piece">
        </div>
        <!-- g8 -->
        <div class="square white-square">
          <img src="images/adventurer/bN.png" class="chess-piece">
        </div>
        <!-- h8 -->
        <div class="square black-square">
          <img src="images/adventurer/bR.png" class="chess-piece">
        </div>
        <div class="border-cell digit right-digit">8</div>
      </div>

Как можно видеть из кода выше, все файлы изображений фигур я храню в подпапке adventurer подпапки images папки проекта.

В описание стилей на языке CSS добавим стиль chess-piece (размеры изображений в оригинале уже равны 80 × 80 пикселей, но я решил все равно добавить свойство width для наглядности; высоту указывать не обязательно, браузер по умолчанию старается масштабировать изображения с сохранением пропорциональности размеров):

.chess-piece {
  width: 80px;             /* размер фигур */
}

И внесем описание нескольких новых свойств в стиль square (таким образом мы выровняем фигуры внутри клеток поля по горизонтали и вертикали):

.square {
  display: flex;           /* для фигур: */
  justify-content: center; /*   в центр по горизонтали */
  align-items: center;     /*   в центр по вертикали */
  /* ... */
}

Результат

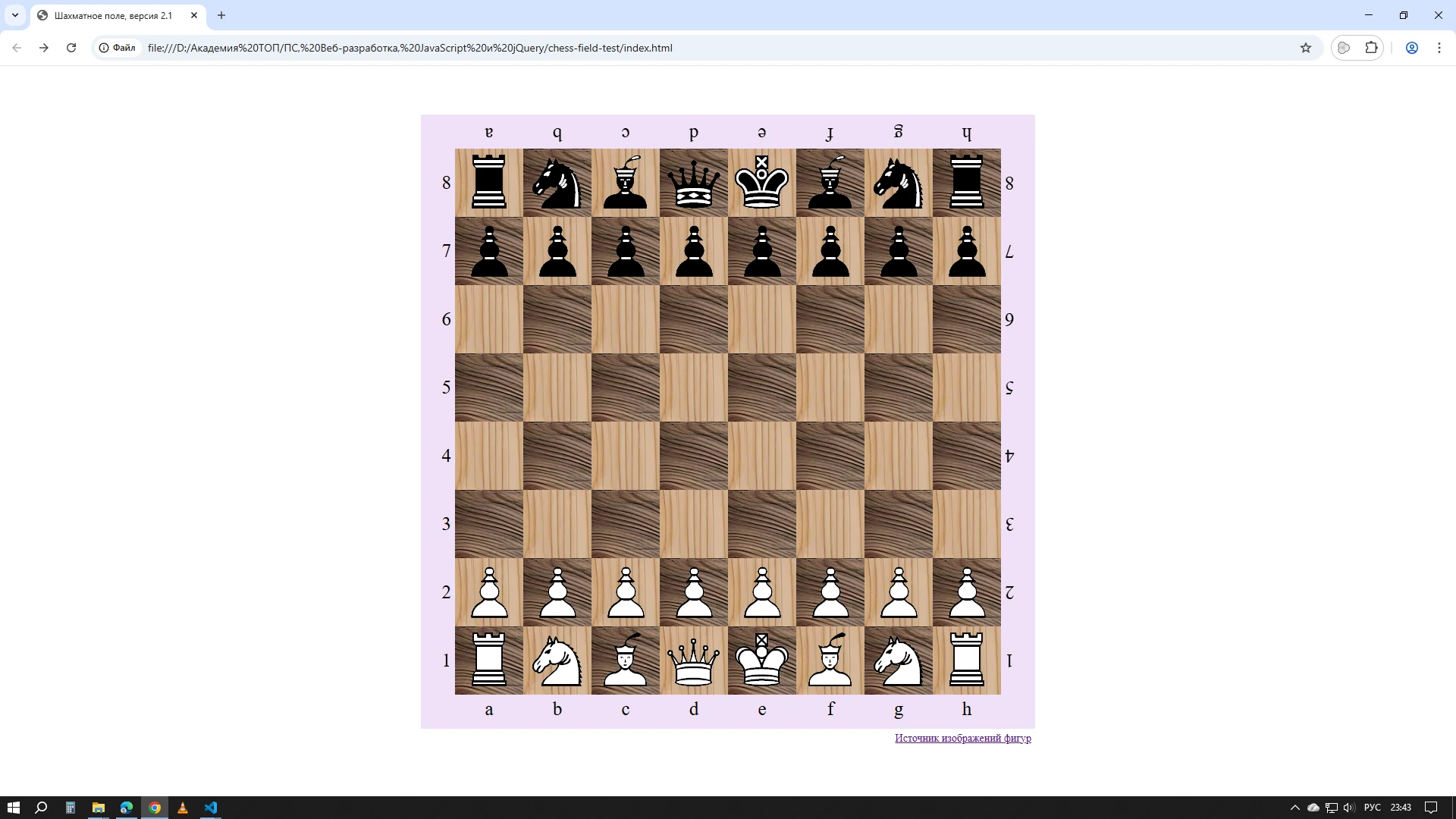

Вот как полученное шахматное поле с расставленными фигурами выглядит в окне моего браузера:

Можно посмотреть онлайн: https://textpub.neocities.org/my/chess-board/v2.1/.

Развитие проекта

Если найду время, добавлю движение фигур с помощью мыши, сохранение позиции в файл и загрузку позиции из файла. Для этого уже нужно будет добавить на страницу сайта скрипты на языке JavaScript.
